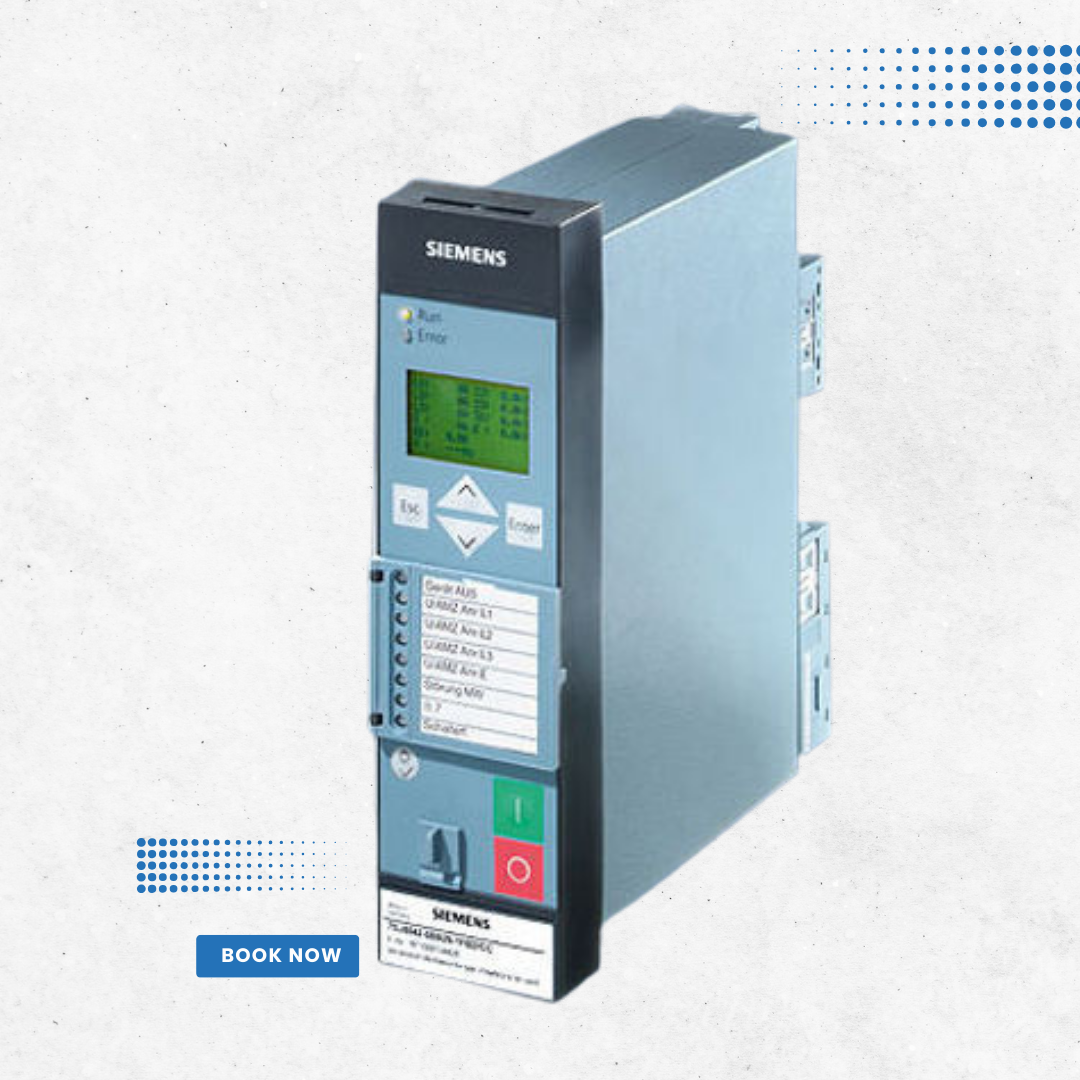

Siemens 7SJ80 Siprotec Compact Aşırı Akım Koruma Sayısal Rölesi

Konformal kaplama mevcut (YENİ) ، Takılabilir akım ve gerilim terminalleri ، Binary giriş eşiği DIGSI ile ayarlanabilir (3 aşama) ، İkincil akım trafosu değerleri (1 A / 5 A) DIGSI ile ayarlanabilir ، 9 programlanabilir fonksiyon tuşu ، 6 satırlık ekran ، Buffer pili önden değiştirilebilir ، USB ön portu ، 2 ek iletişim portu ، Düşük maliyetli ve yedekli optik Ethernet halkaları için entegre anahtar ، Ethernet yedeklilik protokolleri RSTP, PRP ve HSR için yüksek erişilebilirlik ، Ethernet üzerinden röleler arası iletişim IEC 61850 GOOSE ile ، SNTP ile milisaniye hassasiyetinde zaman senkronizasyonu ، Binary giriş ve çıkış sayısı, iki SICAM I/O Ünitesine kadar bağlantı ile genişletilebilir. ، Koruma Fonksiyonları: ، Aşırı akım koruması (50, 50N, 51, 51N) ، Yönlü aşırı akım koruması (67, 67N) ، Hassas yönlü toprak hatası algılama (67Ns) ، Yüksek empedanslı sınırlı toprak hatası (87N) ، Alt akım izleme (37) ، Aşırı yük koruması (49) ، Alt/Üst voltaj koruması (27/59) ، Frekans koruması (81O/U) ، Devre kesici arıza koruması (50BF) ، Negatif sıralı koruma (46) ، Senkronizasyon kontrolü (25) ، Otomatik yeniden kapama (79) ، Arıza lokatörü (21FL) ، Kilitleme (86) ، Kontrol Fonksiyonları/Programlanabilir Mantık: ، CB, ayırıcı anahtarların (izolatörler/izolasyon anahtarları) kontrolü ، Klavye, binary girişler, DIGSI 4 veya SCADA sistemi ile kontrol ، CFC ile kullanıcı tanımlı PLC mantığı (örneğin, kilitleme) ، İzleme Fonksiyonları: ، Operasyonel ölçülen değerler V, I, f ، Enerji ölçüm değerleri Wp, Wq ، Devre kesici aşınma izleme ، Minimum ve maksimum değerler ، Trip devresi gözetimi (74TC) ، Sigorta arıza izleme ، 8 osiloskopik arıza kaydı ، İletişim Arayüzleri: ، Sistem/hizmet arayüzü ، IEC 61850 Sürüm 1 ve 2 ، IEC 60870-5-103 ve IEC 60870-5-104 ، PROFIBUS-DP ، DNP 3.0 ، MODBUS RTU ، DNP3 TCP ، PROFINET ، Ethernet yedeklilik protokolleri RSTP, PRP ve HSR ، Donanım: ، 4 akım trafosu ، 0/3 gerilim trafosu ، 3/7 binary giriş (eşik değerleri yazılım ile ayarlanabilir) ، 5/8 binary çıkış (2 değişken/Form C kontak) ، 1 hayat kontak ، T
