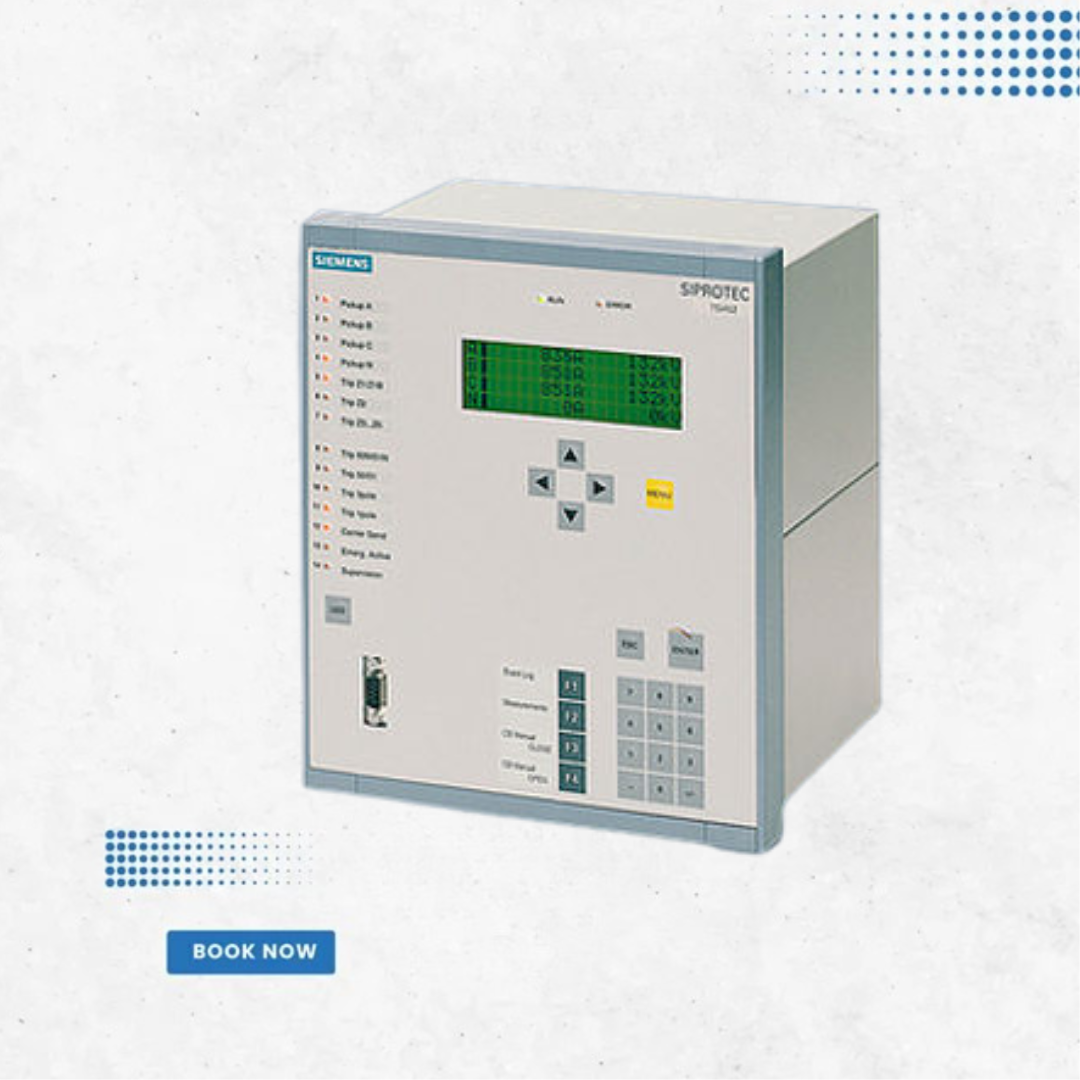

Relais de Protection Siemens Siprotec 4 SIPROTEC 7SA522

Fonctions de protection : ، Protection de distance avec 6 systèmes de mesure (21/21N) ، Protection contre les défauts de terre à haute résistance (50N, 51N, 67N) ، Protection pilote (85) ، Localisateur de défauts (FL) ، Détection et déclenchement des oscillations de puissance (68/68T) ، Protection contre les surintensités de phase (50/51) ، Protection de bus STUB (50STUB) ، Protection de mise sous tension sur défaut (50HS) ، Protection surtension/sous-tension (59/27) ، Protection sur/sous-fréquence (81O/U) ، Réenclenchement automatique (79) ، Synchro-contrôle (25) ، Défaillance disjoncteur (50BF) ، Fonctions de contrôle : ، Commande des disjoncteurs et sectionneurs ، Fonctions de surveillance : ، Supervision du circuit de déclenchement (74TC) ، Auto-surveillance du relais ، Supervision des valeurs mesurées ، Enregistrement d’événements et de défauts ، Enregistrement oscillographique ، Statistiques de commutation ، Conception frontale : ، Clavier numérique pour commande locale ، Voyants LED d’alarme ، Port PC frontal ، Touches fonctionnelles ، Interfaces de communication : ، Interface PC ، Interface système : IEC 61850 / IEC 60870-5-103 / PROFIBUS-FMS/DP / DNP 3.0 ، 2 interfaces série pour protection pilote ، Interface arrière modem/service ، Synchronisation horaire via IRIG-B / DCF77 ، Matériel : ، Entrées binaires : 8 / 16 / 24 ، Relais de sortie : 16 / 24 / 32 ، Sorties de déclenchement haute vitesse (option) : 5
