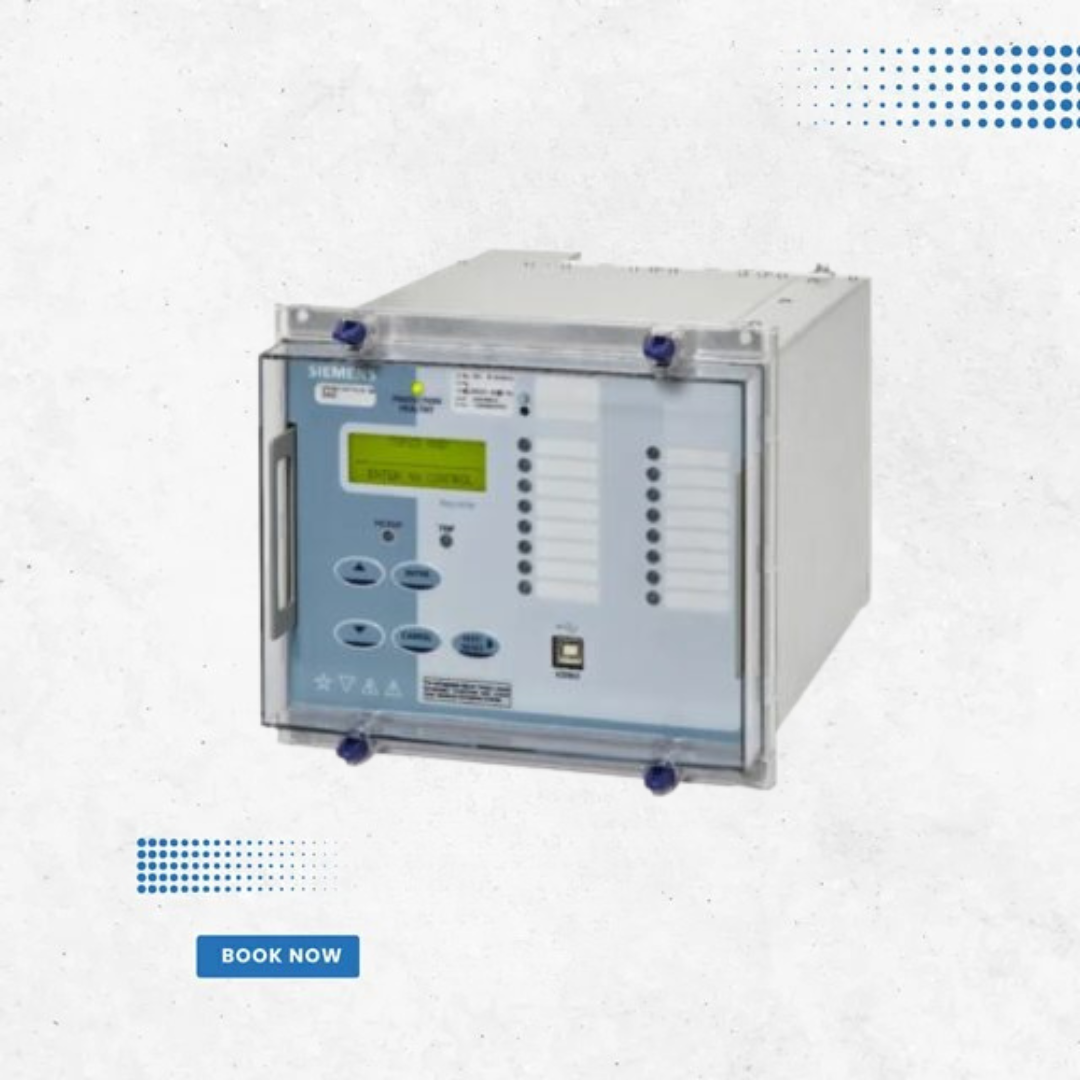

Relais de protection haute impédance Siemens Reyrolle 7SR23 – 4xI
Le Siemens Reyrolle 7SR23 DAD est un relais numérique à courant circulant haute impédance avec quatre entrées de courant, conçu pour la protection unitaire des défauts de phase et de terre. Applicable aux barres omnibus, connexions, transformateurs, réacteurs et moteurs. Les applications haute impédance nécessitent des résistances stabilisatrices externes et des résistances non linéaires (Metrosils), normalisées dans des boîtiers Epsilon pour une installation facile. La supervision CT détecte les circuits ouverts dans le câblage secondaire. Boîtiers E6 ou E8, logique intégrée pour optimisation I/O. Fonctions accessibles via USB frontal et RS485 arrière pour SCADA.
Caractéristiques techniques
Entrées : 4xI
Fonctions de protection : Protection différentielle globale (87/50G), Défaut de terre restreint (87REF), Défaut de terre (50G)
Fonctions de supervision : Supervision CT (CT50), Moniteur de dégagement de défaut (87/50BF)
Fonctions de surveillance : Instrumentation
Fonctions supplémentaires : Option IEC 61850, huit groupes de réglage, protection par mot de passe, auto-surveillance, enregistrements de défauts/événements/formes d’onde
Boîtiers : E6 ou E8
Applications : Réseaux de distribution, installations industrielles, protection haute impédance
Fonctions de protection : Protection différentielle globale (87/50G), Défaut de terre restreint (87REF), Défaut de terre (50G)
Fonctions de supervision : Supervision CT (CT50), Moniteur de dégagement de défaut (87/50BF)
Fonctions de surveillance : Instrumentation
Fonctions supplémentaires : Option IEC 61850, huit groupes de réglage, protection par mot de passe, auto-surveillance, enregistrements de défauts/événements/formes d’onde
Boîtiers : E6 ou E8
Applications : Réseaux de distribution, installations industrielles, protection haute impédance
