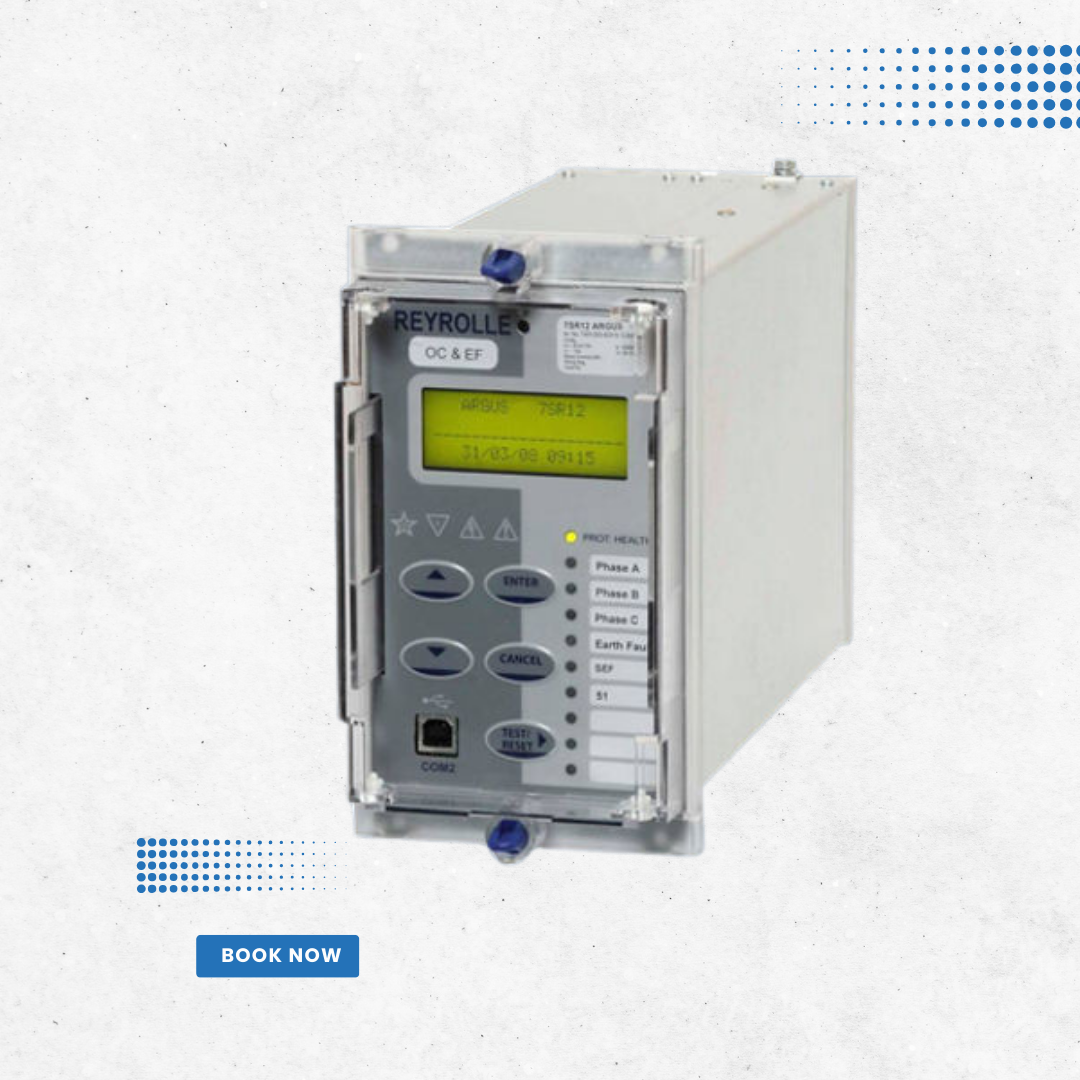

Relais de protection directionnelle contre les surintensités Siemens 7SR120 | Reyrolle
Le Siemens 7SR120 est un relais de protection directionnelle contre les surintensités, destiné aux alimentations, interconnexions et équipements tels que les transformateurs. Il offre des réglages flexibles en courant et en temps pour assurer la protection principale et de secours. Avec une logique intégrée, des entrées/sorties analogiques et binaires et des options de communication (USB, RS485, IEC61850), il garantit une exploitation fiable dans les systèmes électriques interconnectés
Caractéristiques techniques
Versions unipolaire et quadripolaire (boîtier E4) ; option IEC61850 (boîtier E6)
Réglages flexibles de courant et de temps
Logique programmable intégrée
Fonctions de protection : sous-courant (37), conducteur rompu (46BC), surintensité NPS (46NPS), surcharge thermique (49), surintensité (50/51), défaut de terre (50G/50N/50SEF/51G/51N/51SEF), surintensité et défaut directionnels (67), REF haute impédance (64H), sous/sur tension (27/59), surintensité contrôlée par tension (51V), déplacement de tension neutre (59N)
Supervision : TC (60CTS), TT (60VTS), circuits déclenchement/fermeture (74T/CCS), détecteur de courant d’appel (81HBL2), défaillance disjoncteur (50BF)
Commande : réenclenchement automatique (79)
Surveillance : courants, tensions, puissance, énergie (Wh, VArh), PPS/NPS/ZPS, enregistrements historiques de demande
Communication de données pour protection, instrumentation et mesure
Réglages flexibles de courant et de temps
Logique programmable intégrée
Fonctions de protection : sous-courant (37), conducteur rompu (46BC), surintensité NPS (46NPS), surcharge thermique (49), surintensité (50/51), défaut de terre (50G/50N/50SEF/51G/51N/51SEF), surintensité et défaut directionnels (67), REF haute impédance (64H), sous/sur tension (27/59), surintensité contrôlée par tension (51V), déplacement de tension neutre (59N)
Supervision : TC (60CTS), TT (60VTS), circuits déclenchement/fermeture (74T/CCS), détecteur de courant d’appel (81HBL2), défaillance disjoncteur (50BF)
Commande : réenclenchement automatique (79)
Surveillance : courants, tensions, puissance, énergie (Wh, VArh), PPS/NPS/ZPS, enregistrements historiques de demande
Communication de données pour protection, instrumentation et mesure
