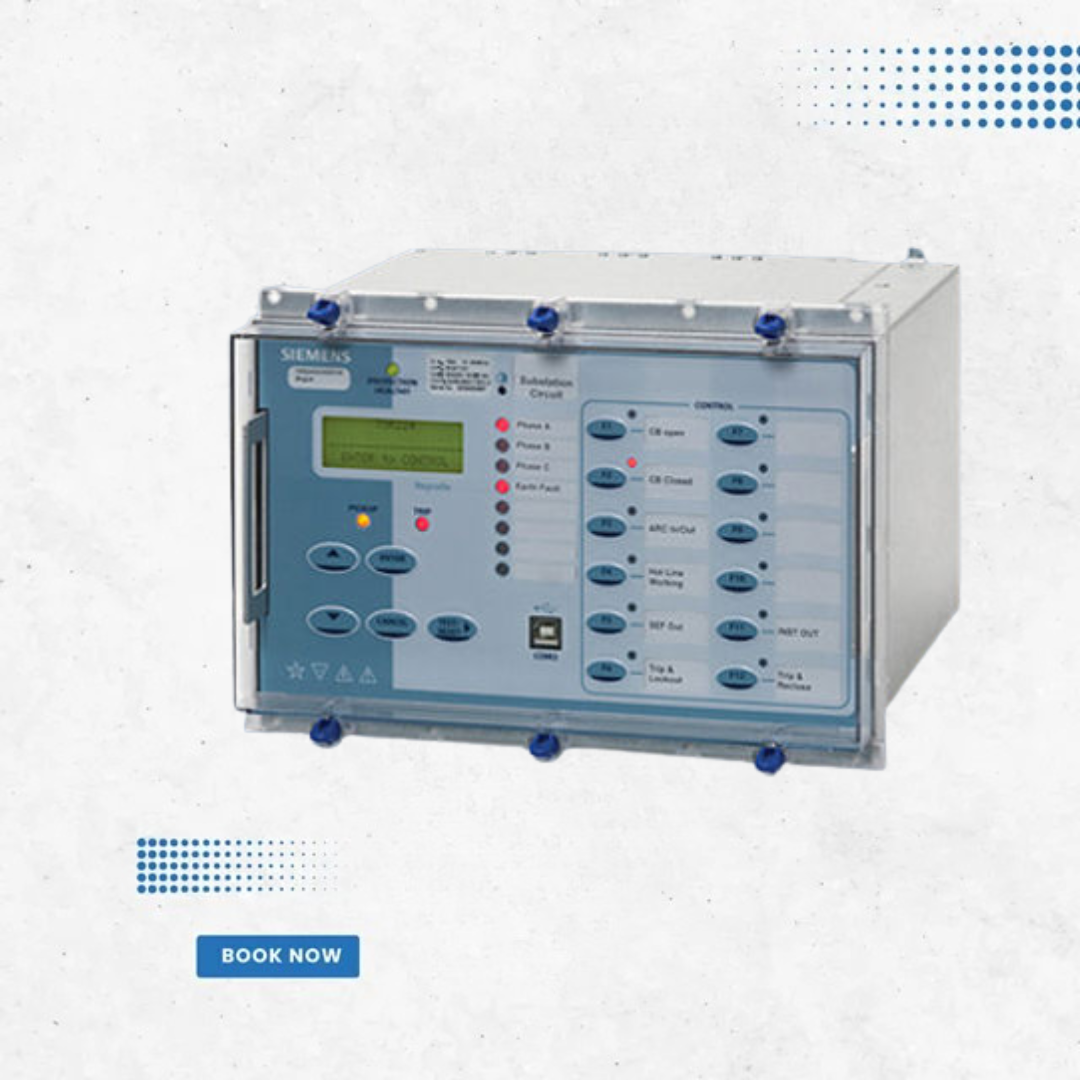

Relais de protection directionnel contre les surintensités Siemens Reyrolle 7SR224 – 4xI, 4xV
Le Siemens Reyrolle 7SR224 est un relais de protection directionnel pour surintensité et défaut de terre destiné aux systèmes triphasés et utilisé comme contrôleur intégré pour disjoncteurs montés sur poteaux. Avec quatre entrées de courant et quatre entrées de tension dans un boîtier E10, il offre des réglages flexibles de courant et de temps, une logique intégrée et une option de réenclenchement automatique pour les lignes aériennes. Les fonctions de protection, de surveillance et de mesure sont accessibles via USB avant pour connexion locale et RS485 arrière pour SCADA à distance
Caractéristiques techniques
Entrées : 4xI, 4xV
Réglages flexibles courant/temps pour tous types de protection contre les surintensités
Option réenclenchement automatique pour lignes aériennes
Fonctions de protection : 37, 46BC, 46NPS, 49, 50/51, 50G/50SEF/51G/51SEF, 64H, 27/59, 47, 51V, 59N, 67
Fonctions de supervision : 60CTS, 74T/CCS, 60VTS, 81HBL2, 50BF
Fonctions de contrôle : Réenclenchement automatique (79)
Fonctions de surveillance : Courants primaire/secondaire et terre, tensions de ligne et phase, puissance apparente et facteur de puissance, puissance active et réactive, Wh & VArh avant/arrière, enregistrements historiques, PPS/NPS/ZPS tensions et courants
Réglages flexibles courant/temps pour tous types de protection contre les surintensités
Option réenclenchement automatique pour lignes aériennes
Fonctions de protection : 37, 46BC, 46NPS, 49, 50/51, 50G/50SEF/51G/51SEF, 64H, 27/59, 47, 51V, 59N, 67
Fonctions de supervision : 60CTS, 74T/CCS, 60VTS, 81HBL2, 50BF
Fonctions de contrôle : Réenclenchement automatique (79)
Fonctions de surveillance : Courants primaire/secondaire et terre, tensions de ligne et phase, puissance apparente et facteur de puissance, puissance active et réactive, Wh & VArh avant/arrière, enregistrements historiques, PPS/NPS/ZPS tensions et courants
