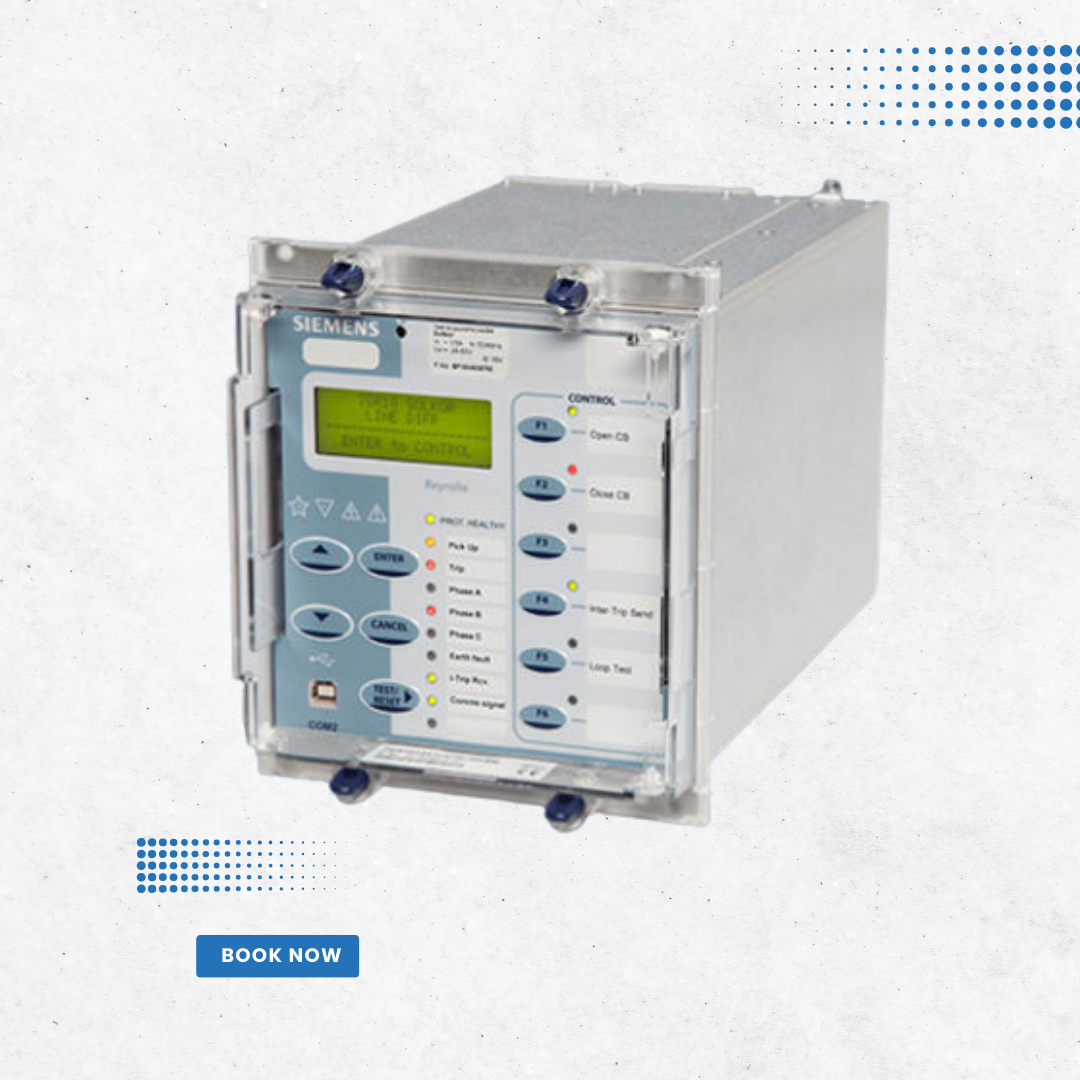

Relais de protection contre les surintensités non directionnel Siemens 7SR210
Le Siemens 7SR210 est un relais de protection contre les surintensités non directionnel, utilisé pour les alimentations, interconnexions et équipements comme les transformateurs. Il assure la protection principale et de secours avec des réglages flexibles en courant et en temps. Avec de multiples entrées/sorties analogiques et binaires, ports USB et RS485, et une fonction de réenclenchement automatique optionnelle, il garantit un fonctionnement fiable des systèmes électriques modernes
Caractéristiques techniques
Boîtier E6 ou E8
Quatre entrées de courant et plusieurs entrées de tension
Logique programmable intégrée
Option réenclenchement automatique pour lignes aériennes
Fonctions de protection : sous-courant (37), conducteur rompu (46BC), surintensité NPS (46NPS), surcharge thermique (49), surintensité (50/51), défaut de terre (50G/50N/50SEF/51G/51N/51SEF), surintensité et défaut directionnels (67), REF haute impédance (64H), sous/sur tension (27/59), surintensité contrôlée par tension (51V), déplacement de tension neutre (59N), sous/sur fréquence (81)
Supervision : TC (60CTS), TT (60VTS), circuits déclenchement/fermeture (74T/CCS), détecteur d’appel de courant (81HBL2), défaillance disjoncteur (50BF)
Commande : réenclenchement automatique (79)
Surveillance : courants primaires/secondaires et direction de terre, tensions de ligne et de phase, puissance apparente et réelle/réactive, énergie (Wh, VArh), PPS/NPS/ZPS, enregistrements historiques de demande
Canaux de communication pour protection, instrumentation et mesure
Quatre entrées de courant et plusieurs entrées de tension
Logique programmable intégrée
Option réenclenchement automatique pour lignes aériennes
Fonctions de protection : sous-courant (37), conducteur rompu (46BC), surintensité NPS (46NPS), surcharge thermique (49), surintensité (50/51), défaut de terre (50G/50N/50SEF/51G/51N/51SEF), surintensité et défaut directionnels (67), REF haute impédance (64H), sous/sur tension (27/59), surintensité contrôlée par tension (51V), déplacement de tension neutre (59N), sous/sur fréquence (81)
Supervision : TC (60CTS), TT (60VTS), circuits déclenchement/fermeture (74T/CCS), détecteur d’appel de courant (81HBL2), défaillance disjoncteur (50BF)
Commande : réenclenchement automatique (79)
Surveillance : courants primaires/secondaires et direction de terre, tensions de ligne et de phase, puissance apparente et réelle/réactive, énergie (Wh, VArh), PPS/NPS/ZPS, enregistrements historiques de demande
Canaux de communication pour protection, instrumentation et mesure
