Relais de protection contre les surintensités directionnelles Siemens Reyrolle 7SR220

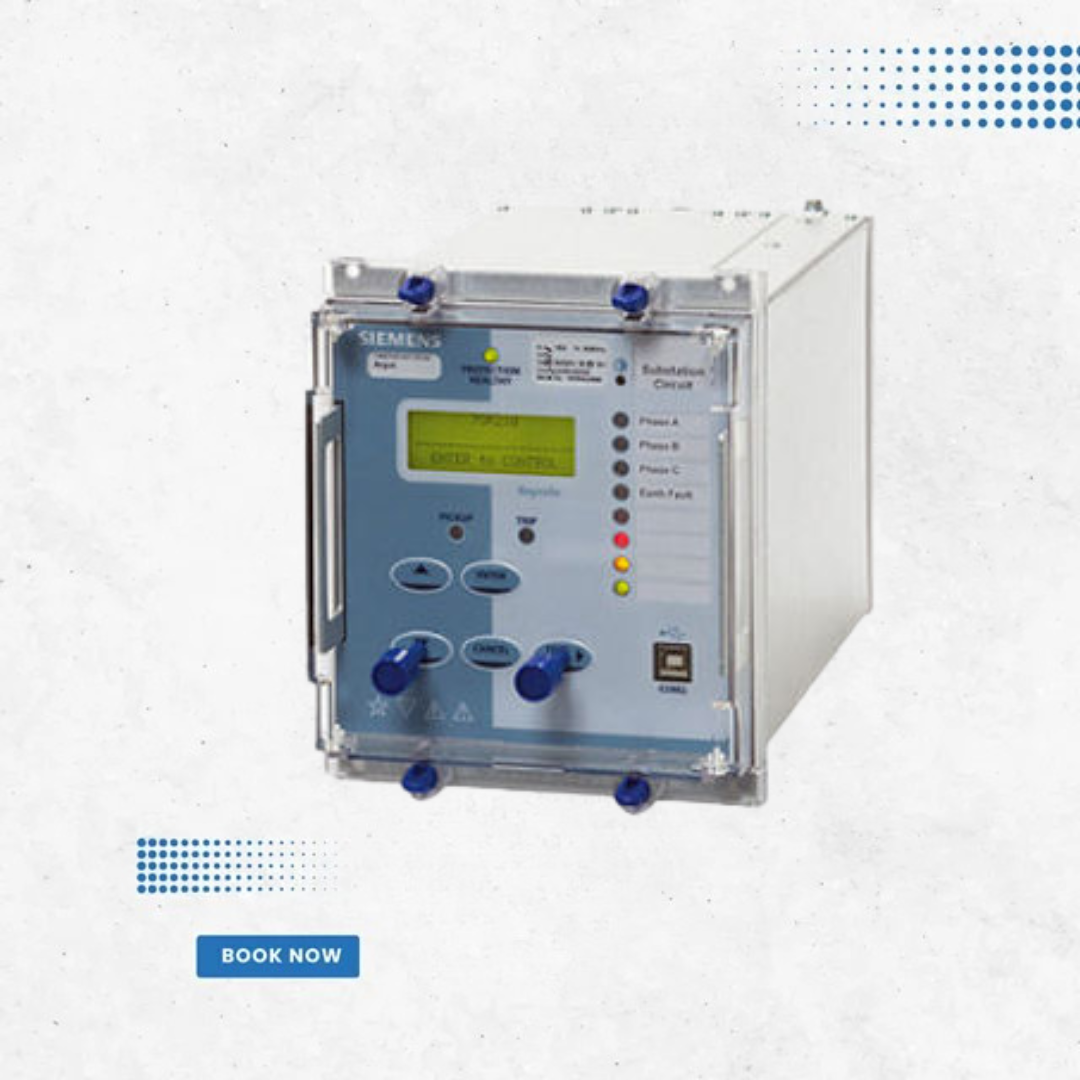

Le Siemens Reyrolle 7SR220 est un relais de protection directionnel contre les surintensités et défauts de terre, conçu pour les systèmes interconnectés où le courant de défaut peut circuler dans les deux sens. Doté de cinq entrées de courant et quatre de tension et logé dans des boîtiers E6/E8, il offre une protection flexible, des fonctions de mesure et d’instrumentation. La logique intégrée et la fonction de réenclenchement automatique optionnelle permettent une configuration optimale et l’utilisation sur lignes aériennes. Connectivité via USB avant pour PC local et RS485 arrière pour intégration SCADA à distance.
Caractéristiques techniques
Cinq entrées courant et quatre entrées tension
Paramètres flexibles de courant et temps pour tous types de protections contre les surintensités
Réenclenchement automatique optionnel pour lignes aériennes
Paramètres de charge froide, quatre groupes de réglage, protection par mot de passe (2 niveaux)
Logique programmable par l’utilisateur, auto-surveillance, compteur et minuterie du disjoncteur
Enregistrement des défauts, événements et formes d’onde
Fonctions de protection : 37, 46BC, 46NPS, 49, 50/51, 50G/50N/50SEF/51G/51N/51SEF, 67, 64H, 27/59, 47, 51V, 59N, 81
Fonctions de supervision : 60CTS, 74T/CCS, 60VTS, 81HBL2, 50BF
Fonctions de contrôle : Réenclenchement automatique (79)
Fonctions de surveillance : Courants primaire/secondaire et terre, tensions de ligne et phase, puissance apparente et facteur de puissance, puissance active et réactive, Wh & VArh avant/arrière, enregistrements historiques, tensions et courants PPS/NPS/ZPS
Paramètres flexibles de courant et temps pour tous types de protections contre les surintensités
Réenclenchement automatique optionnel pour lignes aériennes
Paramètres de charge froide, quatre groupes de réglage, protection par mot de passe (2 niveaux)
Logique programmable par l’utilisateur, auto-surveillance, compteur et minuterie du disjoncteur
Enregistrement des défauts, événements et formes d’onde
Fonctions de protection : 37, 46BC, 46NPS, 49, 50/51, 50G/50N/50SEF/51G/51N/51SEF, 67, 64H, 27/59, 47, 51V, 59N, 81
Fonctions de supervision : 60CTS, 74T/CCS, 60VTS, 81HBL2, 50BF
Fonctions de contrôle : Réenclenchement automatique (79)
Fonctions de surveillance : Courants primaire/secondaire et terre, tensions de ligne et phase, puissance apparente et facteur de puissance, puissance active et réactive, Wh & VArh avant/arrière, enregistrements historiques, tensions et courants PPS/NPS/ZPS
