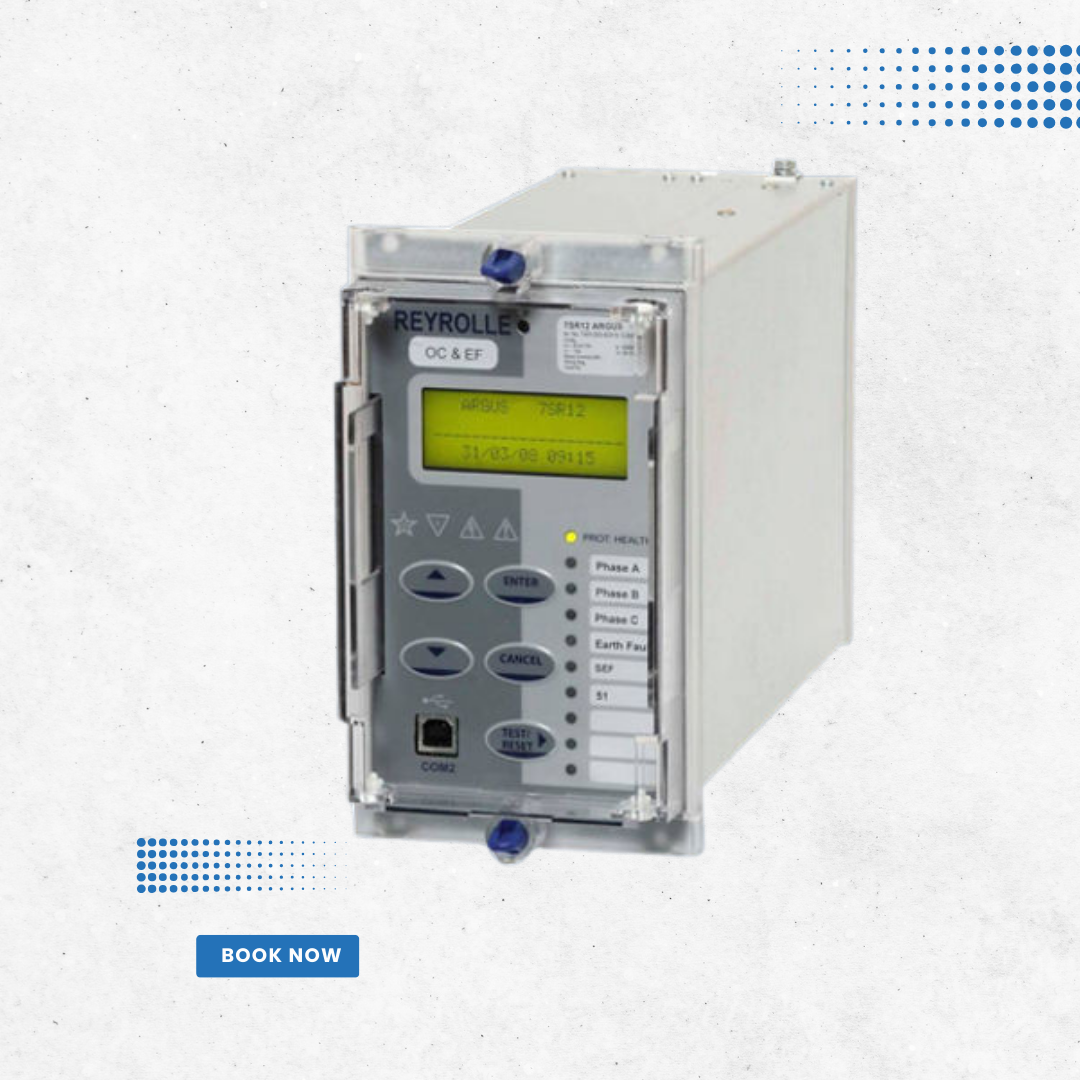

مرحل حماية من زيادة التيار الاتجاهي Siemens 7SR120 | Reyrolle
مرحل Siemens 7SR120 هو مرحل حماية من زيادة التيار الاتجاهي يستخدم في التغذية والمبدلات والمعدات مثل المحولات. يوفر إعدادات مرنة للتيار والزمن، مع دعم الحماية الرئيسية والاحتياطية. يضم منطق مدمج، مداخل/مخارج تناظرية وثنائية، وخيارات اتصال (USB، RS485، IEC61850) لضمان التشغيل الموثوق في الأنظمة المتصلة
المواصفات الفنية
إصدارات أحادية ورباعية القطب (غلاف E4)؛ خيار IEC61850 (غلاف E6)
إعدادات مرنة للتيار والزمن
منطق قابل للبرمجة مدمج
وظائف الحماية: تيار منخفض (37)، موصل مكسور (46BC)، زيادة التيار NPS (46NPS)، الحمل الحراري الزائد (49)، زيادة التيار (50/51)، خطأ أرضي (50G/50N/50SEF/51G/51N/51SEF)، زيادة التيار وخطأ الأرض الاتجاهي (67)، REF عالي المقاومة (64H)، انخفاض/ارتفاع الجهد (27/59)، زيادة التيار بتحكم الجهد (51V)، إزاحة جهد المحايد (59N)
الإشراف: CT (60CTS)، VT (60VTS)، دوائر الفتح/الإغلاق (74T/CCS)، كاشف الاندفاع (81HBL2)، فشل القاطع (50BF)
التحكم: إعادة الإغلاق التلقائي (79)
المراقبة: التيارات، الفولتية، القدرة، الطاقة (Wh, VArh)، PPS/NPS/ZPS، سجلات الطلب التاريخية
دعم الاتصال بالبيانات للحماية والقياس والمراقبة
إعدادات مرنة للتيار والزمن
منطق قابل للبرمجة مدمج
وظائف الحماية: تيار منخفض (37)، موصل مكسور (46BC)، زيادة التيار NPS (46NPS)، الحمل الحراري الزائد (49)، زيادة التيار (50/51)، خطأ أرضي (50G/50N/50SEF/51G/51N/51SEF)، زيادة التيار وخطأ الأرض الاتجاهي (67)، REF عالي المقاومة (64H)، انخفاض/ارتفاع الجهد (27/59)، زيادة التيار بتحكم الجهد (51V)، إزاحة جهد المحايد (59N)
الإشراف: CT (60CTS)، VT (60VTS)، دوائر الفتح/الإغلاق (74T/CCS)، كاشف الاندفاع (81HBL2)، فشل القاطع (50BF)
التحكم: إعادة الإغلاق التلقائي (79)
المراقبة: التيارات، الفولتية، القدرة، الطاقة (Wh, VArh)، PPS/NPS/ZPS، سجلات الطلب التاريخية
دعم الاتصال بالبيانات للحماية والقياس والمراقبة
