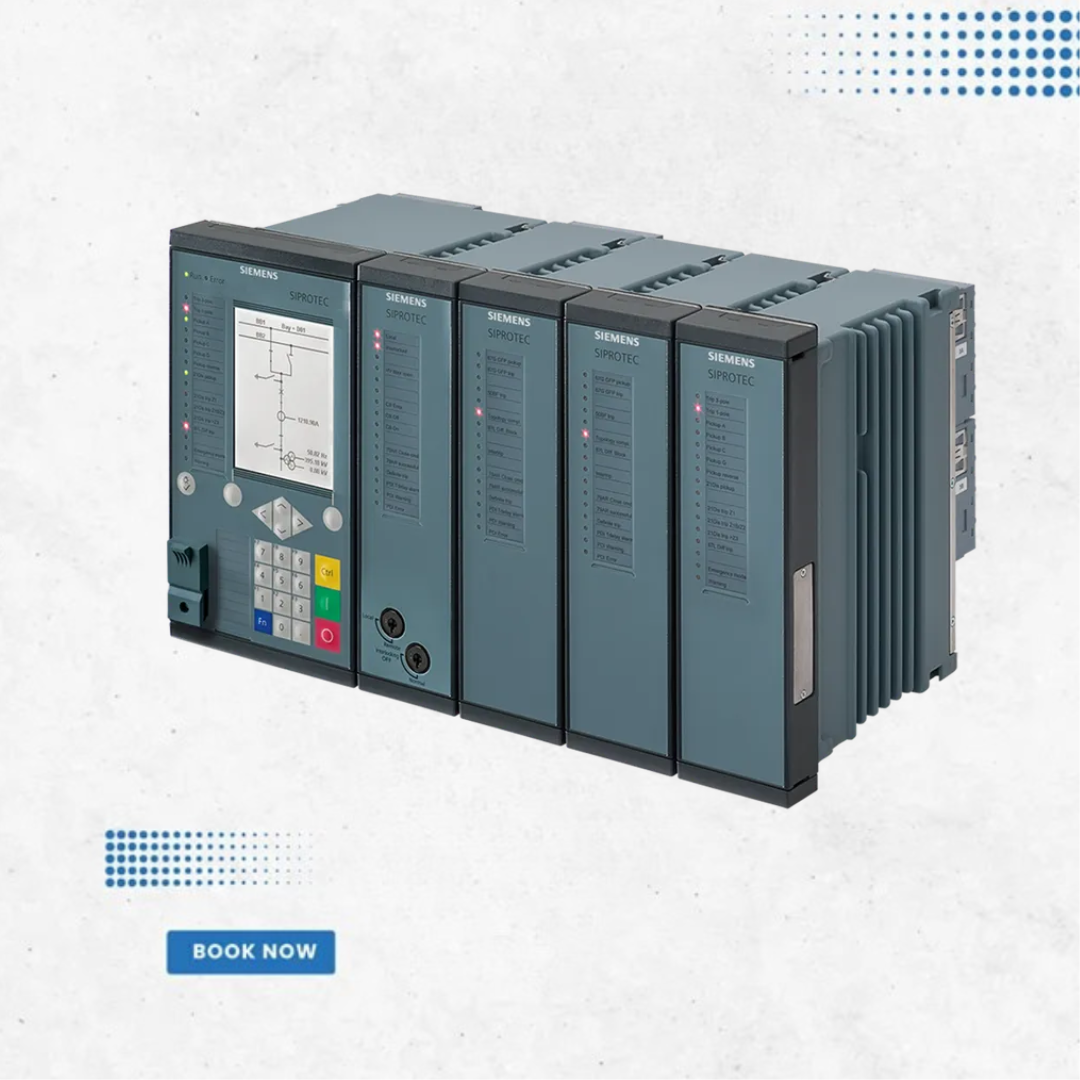

مرحل حماية البارات سيمنز SIPROTEC 5 7SS85

الحماية المركزية للبارات: ، 20 نقطة قياس ثلاثية الطور للتيار ، 4 نقاط قياس ثلاثية الطور للجهد ، 26 حجرة (خطوط التغذية، الربط، فصل أقسام البارات) ، 4 مناطق بار مع القياس ، 4 موصلات مع 1 أو 2 محولات تيار ، 2 بارات مساعدة بدون قياس ، القياس والعرض الانتقائي حسب الطور ، الفصل الانتقائي لمناطق البارات المعطوبة ، منطقة فحص مستقلة عن الفواصل ، أقصر أزمنة الفصل (<7 مللي ثانية) ، أعلى استقرار عند الأعطال الخارجية، بما في ذلك تشبع المحولات ، منحنيات تشغيل قابلة للتعديل وحساسة للأخطاء ذات التيارات المنخفضة ، التعرف السريع على الأعطال الداخلية والخارجية (2 مللي ثانية) ، دعم محولات التيار ذات القلب المغلق أو الخطية ، تكييف نسب محولات التيار حسب الإعداد ، ثلاث طرق قياس لتقليل زمن الفصل وزيادة الاستقرار ، حماية مدمجة ضد فشل القواطع ، مراقبة شاملة لمحولات التيار، ومعالجة القياسات، والإشراف على دوائر الفصل ، الخيارات: حماية 1/3 أو 3 أقطاب عند فشل القاطع، حماية نهاية الخط، إشارات فصل خارجية، حماية زيادة تيار/أرض لكل حجرة، تثبيت متقاطع، حماية تفاضلية للموصلات ، التكامل مع DIGSI 5 والعتاد/البرمجيات المعيارية
