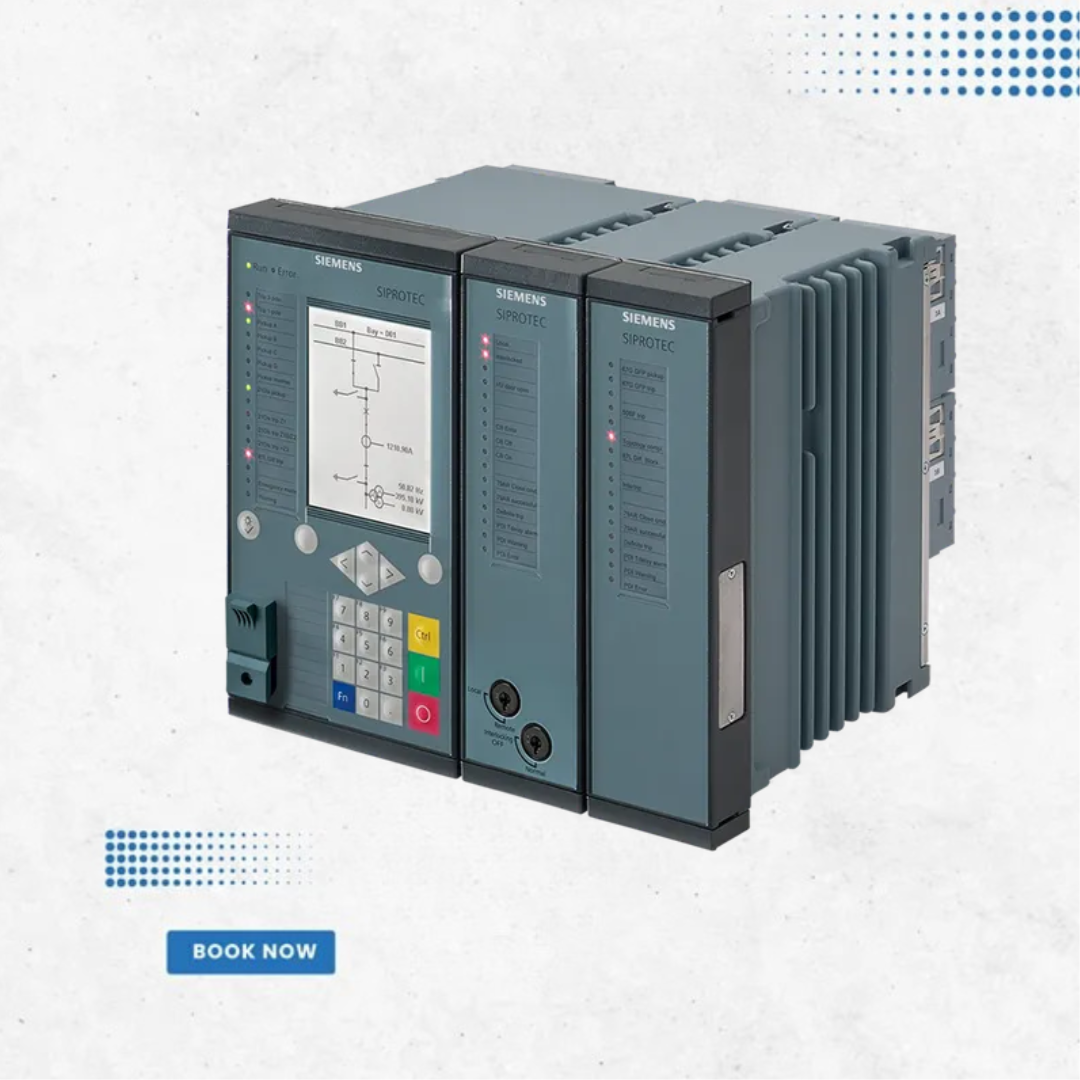

رلي الحماية التفاضلية للمحول سيمنز SIPROTEC 5 7UT82
رلي الحماية التفاضلية للمحول SIPROTEC 7UT82 هو جهاز متعدد الاستخدامات للحماية والتحكم والأتمتة مصمم خصيصًا للمحولات ذات اللفتين. يوفر الحماية الأساسية للمحول ويتضمن العديد من وظائف الحماية والمراقبة الإضافية. يمكن استخدامه أيضًا كحماية احتياطية للأجهزة downstream مثل الكابلات والخطوط
المواصفات الفنية
الوظيفة الرئيسية: الحماية التفاضلية للمحول (المحول العادي أو الأوتوترانسفورمر) مع استقرار إضافي؛ حتى 2 حماية تفاضلية للأعطال الأرضية.
نقاط القياس: 2 نقاط قياس تيار ثلاثي الطور، 2 نقاط قياس تيار أحادي الطور.
المدخلات والمخرجات:
1 نسخة قياسية محددة مسبقًا مع 8 محولات تيار
7 مدخلات ثنائية
7 مخرجات ثنائية
مرونة الأجهزة:
وحدة أساسية 1/3 مع IO103، لا يمكن إضافة وحدات توسيع 1/6
متاحة مع شاشة كبيرة أو صغيرة
عرض الهيكل: 1/3 × 19”
الاتصال:
Ethernet RJ45 مدمج لـ DIGSI 5 و IEC 61850
وحدات اتصال اختيارية للبروتوكولات المختلفة (IEC 61850، Modbus، DNP3، إلخ)
الأمن السيبراني: متوافق مع متطلبات NERC CIP و BDWE
وحدة قياس الفازور (PMU): تدعم قياسات السنكرون فازور مع بروتوكول IEEE C37.118
نقاط القياس: 2 نقاط قياس تيار ثلاثي الطور، 2 نقاط قياس تيار أحادي الطور.
المدخلات والمخرجات:
1 نسخة قياسية محددة مسبقًا مع 8 محولات تيار
7 مدخلات ثنائية
7 مخرجات ثنائية
مرونة الأجهزة:
وحدة أساسية 1/3 مع IO103، لا يمكن إضافة وحدات توسيع 1/6
متاحة مع شاشة كبيرة أو صغيرة
عرض الهيكل: 1/3 × 19”
الاتصال:
Ethernet RJ45 مدمج لـ DIGSI 5 و IEC 61850
وحدات اتصال اختيارية للبروتوكولات المختلفة (IEC 61850، Modbus، DNP3، إلخ)
الأمن السيبراني: متوافق مع متطلبات NERC CIP و BDWE
وحدة قياس الفازور (PMU): تدعم قياسات السنكرون فازور مع بروتوكول IEEE C37.118
