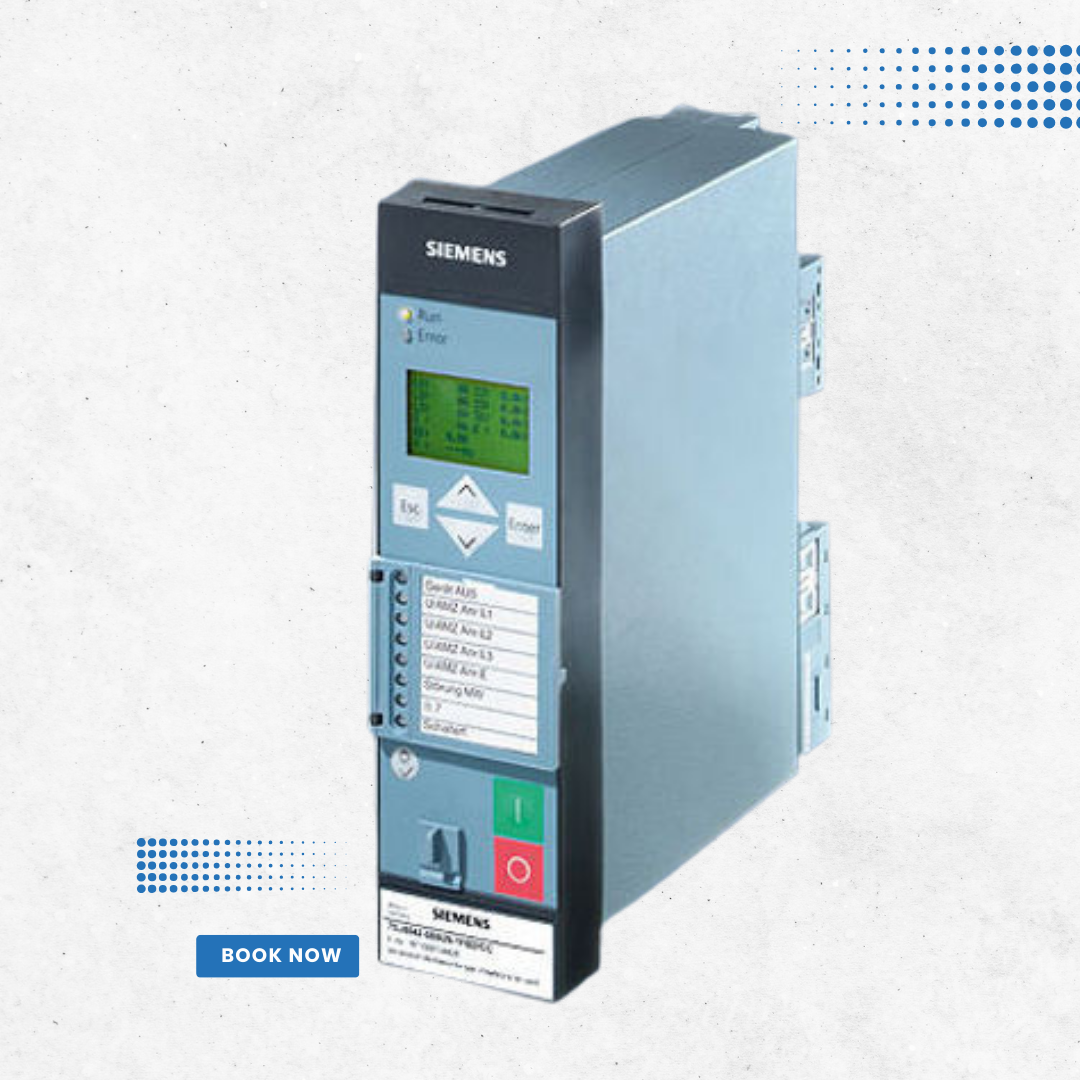

المرحلة الرقمية لحماية المحركات Siemens 7SK80 Siprotec Compact

الأجهزة: ، 4 مدخلات محولات تيار ، 0 / 3 مدخلات محولات جهد ، 3 / 7 مدخلات ثنائية (يمكن تكوين الحدود عبر البرمجيات) ، 5 / 8 مخرجات ثنائية (2 مع تبديل) ، 0 / 5 مدخلات RTD (كاشف حرارة مقاوم) ، 1 اتصال حياة ، أطراف قابلة للتوصيل للتيار والجهد ، الوظائف: ، حماية ضد زيادة التيار بمرور الزمن (المرحلة/الأرض) (50, 50N, 51, 51N) ، حماية ضد زيادة التيار التوجيهية، الأرض (67N) ، حماية ضد زيادة التيار التوجيهية (الأرض) (محددة/عكسية) (67Ns, 50Ns) ، جهد الإزاحة، جهد تسلسل الصفر (59N) ، مراقبة دائرة الفصل (74TC) ، مراقبة التيار المنخفض (37) ، مراقبة درجة الحرارة (38) ، حماية من التحميل الحراري الزائد (49) ، حماية من عطل التحميل (51M) ، حماية من المحرك المغلق (14) ، حماية من العطل الأرضي المتقطع ، حماية التوجيهية ضد العطل الأرضي المتقطع (67Ns) ، حماية ضد زيادة التيار مع التحكم بالجهد (51V) ، حظر إعادة التشغيل (66/86) ، حماية ضد انخفاض/ارتفاع الجهد (27/59) ، حماية ضد الطاقة الأمامية/الطاقة العكسية (32) ، عامل القدرة (55) ، حماية ضد تردد مفرط/منخفض (81O/U) ، حماية ضد فشل قاطع الدائرة (50BF) ، حماية من توازن التيار (حماية التسلسل السالب) (46) ، حماية من التوازن في الجهد و/أو مراقبة التسلسل الفازي (47) ، مراقبة وقت بدء التشغيل (48) ، قفل (86) ، حماية ضد سرعة تغير التردد (81R) ، حماية ضد سرعة تغير الجهد (27R/59R) ، التطبيقات: ، حماية المحركات: تم تصميمه خصيصًا لحماية المحركات غير المتزامنة من النوع التحريضي. ، حماية المحولات: يوفر الحماية الاحتياطية لحماية المحولات التفاضلية مع تقليل تأثير تيارات البدء. ، أنظمة التوزيع: مثالي للاستخدام في أنظمة التوزيع والبيئات الصناعية، مع متطلبات مساحة قليلة. ، توفر أجهزة SIPROTEC Compact مجموعة شاملة من الوظائف ضمن حاوية مدمجة وموفرة للمساحة. سواء كانت الحماية الرئيسية أو الاحتياطية، فإن جهاز SIPROTEC 7SK80 يغطي جميع حالات الفشل الممكنة ويوفر وظائف التحكم والأتمتة والمراقبة.
